Montaje Pararrayos Schirtec

Sistema de Pararrayos Antirrobo con materiales de aluminio y acero inoxidable en techos y muros, lo que evita el robo de los mismos, éstos materiales están aprobados de acuerdo a normas europeas: EN 50164-1, EN 50164-2, EN 50164-4 y EN 50164-5;  lo que facilita instalaciones eficientes y profesionales.

CONDUCTOR REDONDO DE
ALUMINIO DE 10 mm DE
DIÁMETRO
FICHA TÉCNICA
BASE CLIP DE ACERO
INOXIDABLE V2A PARA
FIJACION DE CONDUCTOR
REDONDO DE 10 mm DE
DIÁMETRO
FICHA TÉCNICA
ABRAZADERA DE CONTACTO
PARA FIJACION DE
CONDUCTOR REDONDO EN
LAMINAS METALICAS SIN
PERFORAR LA LÁMINA
FICHA TÉCNICA
CONECTOR MULTIPLE DE
ACERO INOXIDABLE V2A: "X",
"T", RECTO PARA
CONDUCTOR REDONDO DE
10 mm DE DIÁMETRO
FICHA TÉCNICA
CONECTOR BIMETALICO
PARA CONDUCTOR
REDONDO DE 10 mm DE
DIÁMETRO
FICHA TÉCNICA
ABRAZADERA DE ACERO
INOXIDABLE V2A PARA
INTERCONEXIÓN DE
CONDUCTOR REDONDO DE
10 mm A TUBO DE 3/4" - 6".
FICHA TÉCNICA
CONECTOR KS DE ACERO
INOXIDABLE V2A PARA
INTERCONEXIÓN DE
CONDUCTOR REDONDO 10
mm A SUPERFICIES PLANAS
FICHA TÉCNICA
CONECTOR DE ACERO
INOXIDABLE V2A PARA
MONTAJE EN PARED DE
CONDUCTOR REDONDO DE
10 mm DE DIÁMETR
FICHA TÉCNICA
Detalle del soporte de punta pararrayos schirtec con conectores de cobre (Documento PDF)
Detalle del soporte de punta pararrayos schirtec con conectores de acero inoxidable (Documento PDF)

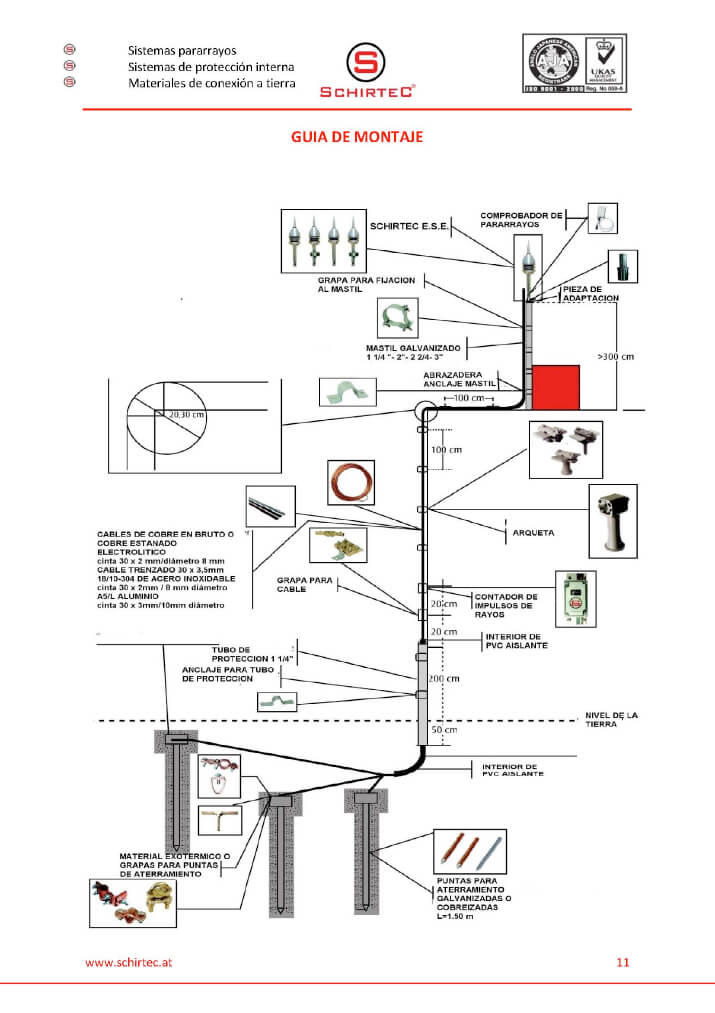

El terminal aéreo de captación debe seguir las prescripciones de las normas NFC 17-102 y europea EN 50164-1 , y debe tener en cuenta las recomendaciones siguientes:

  • La punta del pararrayos debe estar situada, como mínimo, dos metros por encima del punto más alto de la edificación que protege.

  • Se deberá proteger el cableado de las cubiertas contra las sobretensiones y conectar a los bajantes las masas metálicas presentes dentro de la zona de seguridad.

  • El pararrayos debe conectarse a una toma de tierra mediante uno o varios cables conductores que bajarán, siempre que sea posible, por el exterior de la construcción, con la trayectoria más corta y rectilínea posible.

  • La toma o tomas de tierra, cuya resistencia no puede superar los 10 ohmios, deben garantizar una dispersión lo más rápida posible de la descarga del rayo.
