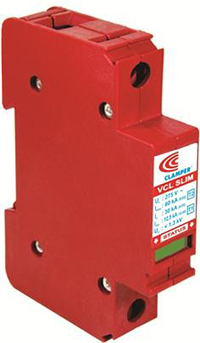

SUPRESOR CONTRA PICOS ELÉCTRICOS CLASE I y II
Dispositivo de Protección contra Sobretensiones (DPS), monopolar, se instala en tableros generales de baja tensión, tableros principales y secundarios para edificios, fábricas, instalaciones donde existe Pararrayos o donde el riesgo de impacto directo de rayo es máximo. Cumple con las normas NOM-003-SCFI-2000, IEC 61643-1, UL1449 , NBR 5410-2004.

Basados en Varistores de Óxido de Zinc (MOV) asociado a un dispositivo de desconexión térmica (sobre temperatura) y eléctrica (sobre corriente). Posee capacidad de dreno de corriente de sobretensión hasta 12,5 kA (kiloamperes) en forma de onda 10/350μs capaz de soportar corrientes e inducciones de rayo y 60 kA en forma de onda 8/20μs para soportar las variaciones de corriente originadas por los swiches de las redes eléctricas que generan transientes . Posee dispositivo interno que desconecta el supresor de la red en caso que sea sometido a disturbios superiores a su capacidad, con señalización del status de operación a través de indicador visual colorido y terminal de monitoreo a distancia. Montados en un riel tipo DIN 35mm. Su concepción modular facilita el montaje conjunto de diversas unidades DPS (monofásico, bifásico, trifásico) conectados directamente o no a otros componentes de los paneles de distribución de circuitos.

MODELOS:
VCL 275V 12,5/60kA Slim – 12,5 Ka (10/350 us) y 60 Ka (8/20 us); 127/220 Volts
VCL 460V 12,5/60kA Slim – 12,5 Ka (10/350 us) y 60 Ka (8/20 us); 277/480 Volts
SUPRESOR CONTRA PICOS ELÉCTRICOS CLASE II
Dispositivo de Protección contra Sobretensiones (DPS), monopolar, se instala en tableros secundarios; con capacidad de corriente máxima de 20 kA (Kiloamperes) (para casas y pequeños comercios, dentro de una zona urbana), de 45 kA (para casas en la periferia de la ciudad o en zonas rurales y comercios medianos) y de 90 kA (para edificios, fabricas, instalaciones sin pararrayos) en sitios donde no existe Pararrayos o el riesgo de impacto directo de rayo esta considerado como inexistente. Cumple con las normas NOM-003-SCFI-2000, IEC 61643-1, UL 1449, NBR 5410-2004.

Basados en Varistores de Óxido de Zinc (MOV) del tipo limitador de tensión, con capacidad de dreno de corriente de sobretensión de 20 kA, 45 kA y 90 kA en forma de onda 8/20μs. Posee dispositivo interno que desconecta el supresor de la red en caso de que sea sometido a disturbios superiores a su capacidad con señalización del status de operación a través de indicador visual colorido y terminal de monitoreo a distancia. Montados en un riel tipo DIN 35mm. Su concepción modular facilita el montaje conjunto de diversas unidades DPS (monofásico, bifásico, trifásico) conectados directamente o no a otros componentes de los paneles de distribución de circuitos.

MODELOS:
VCL 275V 20kA Slim/SR – 20 Ka (8/20 us); 127/220 Volts
VCL 460V 20kA Slim/SR – 20 Ka (8/20 us); 277/480 Volts
VCL 275V 45kA Slim/SR – 45 Ka (8/20 us); 127/220 Volts
VCL 460V 45kA Slim/SR – 45 Ka (8/20 us); 277/480 Volts
VCL 275V 90kA Slim/SR – 90 Ka (8/20 us); 127/220 Volts
VCL 460V 90kA Slim/SR – 90 Ka (8/20 us); 277/480 Volts

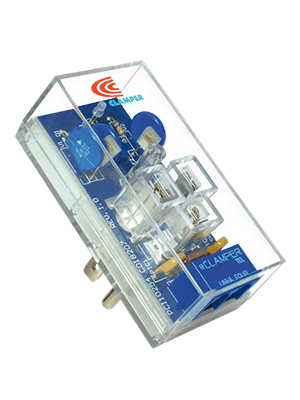

SUPRESORES CONTRA PICOS CLASE III LÍNEA RESIDENCIAL PARA PROTECCIÓN DIRECTA A EQUIPOS.
PROTECCIÓN ELÉCTRICO + TELÉFONO

Protección en 1 contacto eléctrico + 1 línea telefónica - Supresor de Picos equipado con el exclusivo sistema SLFP que garantiza protección aún sin puesta a tierra local. Protege computadoras, TV LDC, LED TV, DVD, MODEM, Home Theater, video jugos y otros electrónicos.
PROTECCIÓN ELÉCTRICO + 1 LÍNEA COAXIAL

Protección en 1 contacto eléctrico + 1 línea coaxial - Supresor de Picos equipado con el exclusivo sistema SLFP que garantiza protección aún sin puesta a tierra local. Protege TV por CABLE, computadoras, TV LDC, LED TV, DVD, MODEM, Home Theater, video jugos y otros electrónicos.
PROTECCIÓN ELÉCTRONICO

Protección en 1 contacto eléctrico 3 pines (2P +T) – Supresor de Picos equipado con el exclusivo sistema SLFP que garantiza protección aún sin puesta a tierra local. Protege Lap-Top, tablets, teléfonos celulares, electrónicos en general.
SUPRESORES DE PICOS PARA LÍNEAS TELEFÓNICAS/DATOS
Protección contra sobretensiones transitorias eléctricas en equipos electro electrónicos conectados a líneas telefónicas discadas (LD), con conexión eléctrica a través de Modular Jack & Plug RJ11. El modelo 822.J.130 utiliza tecnología de Descargador de Gas (GDT) + Diodo de Avalancha de Silicio (SAD) y es indicado para protección de equipos instalados en locales con moderada exposición a descargas eléctricas. El modelo 823.J.130 utiliza tecnología de Descargador de Gas (GDT) + Varistor Óxido de Zinc (MOV) + Diodo de Avalancha de Silicio (SAD) y es indicado para protección de equipos instalados en locales con alta exposición a descargas eléctricas. Montados en un riel tipo DIN TS 32 o TS 35.

APLICACIÓN: Conmutadores telefónicos, tarjetas fax modem, modens, hubs, ruteadores, etc.

MODELOS:
822.J.130 - Para equipos de telefonía y datos instalados en locales con moderada exposición a descargas eléctricas, con conector RJ11.
823.J.130 - Para equipos de telefonía y datos instalados en locales con alta exposición a descargas eléctricas, con conector RJ11.
SUPRESORES DE PICOS PARA TELEFONÍA IP/ETHERNET
Protección contra sobretensiones transitorias eléctricas en equipos electro electrónicos conectados a líneas de datos ETHERNET, con conexión eléctrica a través de Modular Jack & Plug RJ45. Poseen tecnología de protección de Descargadores de Gas (GDT) o Descargadores de Gas (GDT) + Diodo de Avalancha de Silicio (SAD). Disponibles modelos con o sin PoE (Power over Ethernet). Montados en un riel tipo DIN EN 50022 y EN 50035. Aplicación: Computadoras, conmutadores IP, teléfonos IP, modens, ruteadores, cámaras IP, etc.

MODELOS:
881.J.020 - 8 conductores protegidos para cable cat. 5E, 6 - Diodo de Avalancha de Silicio (SAD)
881.J.060 - PoE - 8 conductores protegidos - 60 V - Diodo de Avalancha de Silicio (SAD)
i881.J.012/060 – PoE – 8 conductores protegidos - 12 V (pines 1,2,3 y 6) /60 V (pines 4,5, 7 y 8) - Diodo de Avalancha de Silicio (SAD)
