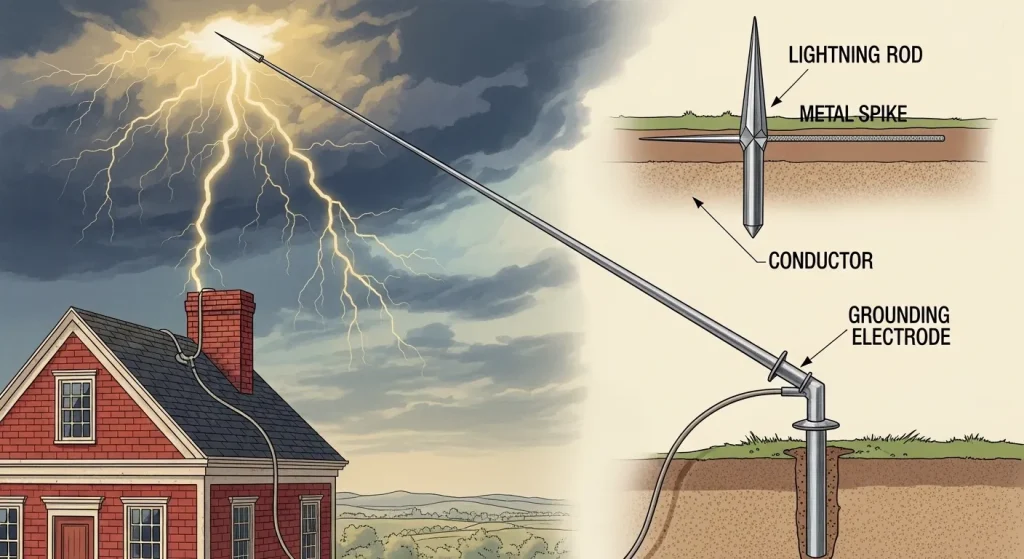

1. Pararrayos Franklin
¿Qué es?
El pararrayos Franklin, o punta Franklin, es el sistema más común e históricamente conocido por su simplicidad. Fue inventado por Benjamín Franklin en el siglo XVIII y sigue utilizándose ampliamente.
Características:
Puede presentarse como punta simple o con múltiples puntas (generalmente de 2 a 4). Se fabrica en acero inoxidable AISI 316L o cobre. Opera mediante captura pasiva: proporciona un punto seguro de impacto y un camino de bajada hacia tierra sin generar un trazador ascendente propio.
Ventajas:
- Bajo costo inicial
- Instalación sencilla
- Tecnología probada históricamente
- Ofrece protección del 100% a su altura de instalación
Limitaciones:
- Radio de protección reducido
- Para cubrir grandes áreas se necesitan múltiples puntas
- Aumenta significativamente los costos cuando se requiere proteger áreas extensas
2. Pararrayos PDC (Dispositivo de Cebado)
¿Qué es?
PDC significa Pararrayos con Dispositivo de Cebado. Es una tecnología más avanzada regulada por la norma UNE 21186:2011. También se conoce como pararrayos activo o ESE (Early Streamer Emission).
¿Cómo funciona?
Emite un trazador ascendente continuo con tiempo de anticipación. Cuando se acerca una descarga atmosférica, genera un trazador ascendente antes que cualquier otro punto prominente en la estructura, convirtiéndose en el punto de captura preferencial del rayo.
Característica principal verificada:
Según documentación técnica: “Gracias al avance de cebado del PDC, podemos proteger un mayor volumen en comparación con una punta Franklin. Para obtener la misma protección que con 1 PDC se necesita utilizar 6 Franklins con sus 6 cables de bajada y sus 6 puestas a tierra.”
Ventajas:
- Mayor radio de protección que Franklin
- Requiere menos puntas para la misma cobertura
- Menor cantidad de conductores y tomas de tierra necesarias
- Más eficiente económicamente a largo plazo para grandes áreas
- Menor impacto visual
Consideraciones:
- Costo inicial más elevado que Franklin
- Requiere técnicos especializados para instalación y mantenimiento

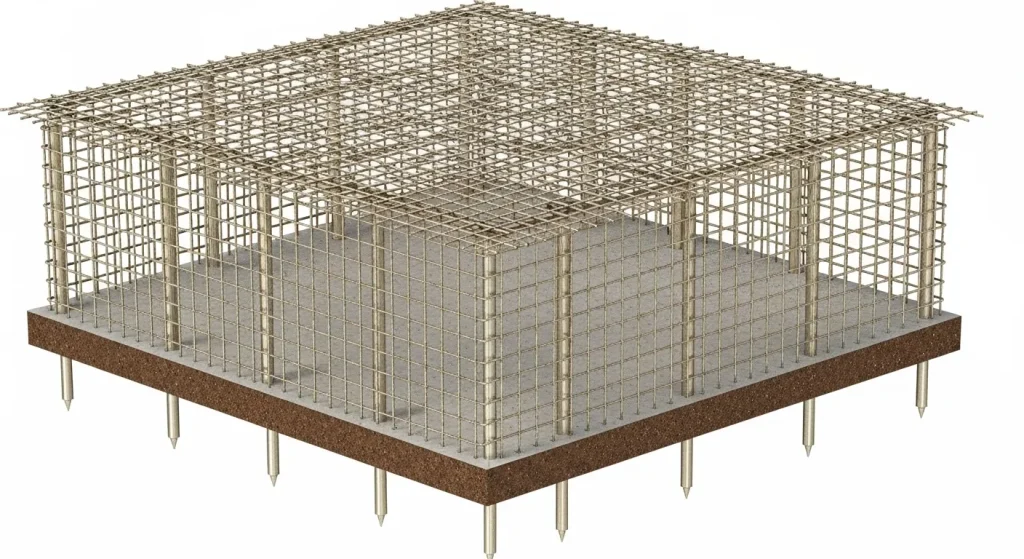

3. Jaula de Faraday
¿Qué es?
Sistema de protección basado en una malla metálica conductora que rodea la estructura. Se basa en el principio físico de que un conductor hueco protege su interior de campos electromagnéticos externos.
¿Cómo funciona?
La descarga se distribuye a lo largo de toda la estructura de malla y desciende por múltiples caminos hacia tierra. Esto reduce la intensidad de corriente en cualquier punto individual y protege los equipos internos.
Características:
- Malla rectangular metálica (cobre o aluminio)
- Múltiples conductos de bajada conectados a tomas de tierra
- La densidad de malla se determina según el nivel de protección requerido
Ventajas:
- Protección integral (estructura externa e interna)
- Especialmente efectiva para equipos electrónicos sensibles
- Distribuye mejor los picos de corriente
- Protección adicional contra campos electromagnéticos secundarios
Limitaciones:
- Costo inicial muy elevado
- Instalación compleja y requiere especialistas
- Tiempos de ejecución prolongados
- Más efectiva en estructuras de menor altura

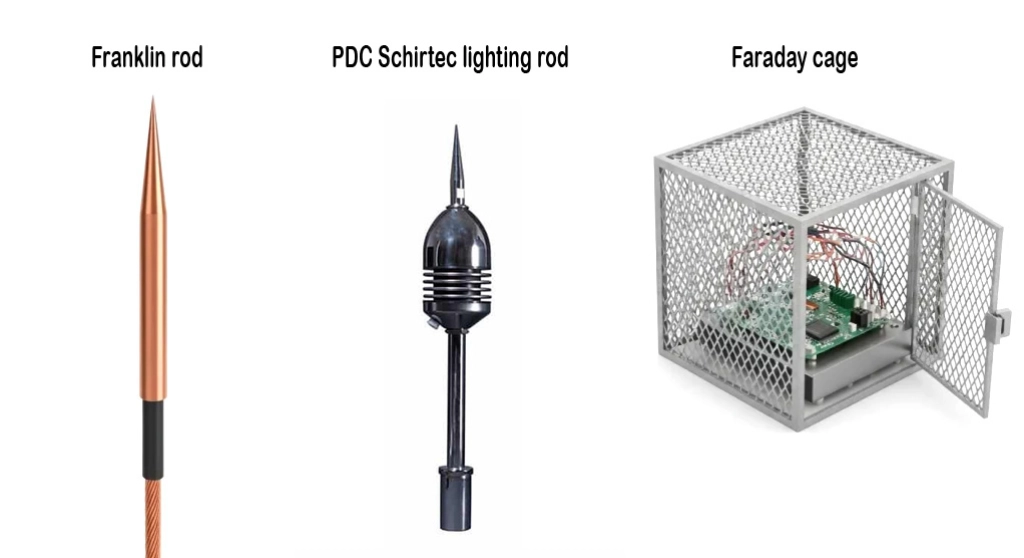

Comparativa Rápida
| Aspecto | Franklin | PDC | Jaula de Faraday |
|---|---|---|---|
| Costo inicial | Bajo | Medio-Alto | Muy Alto |
| Radio de protección | Reducido | Amplio | Integral |
| Puntas necesarias | Múltiples | Reducidas | Malla continua |
| Complejidad instalación | Simple | Media | Muy compleja |
| Mejor para | Estructuras pequeñas | Estructuras grandes | Equipos sensibles |
¿Cuál Elegir?
Franklin: Estructuras residenciales pequeñas, casas rurales, edificios comerciales simples de baja altura.
PDC: Estructuras grandes, complejos industriales, parques solares, instalaciones agrícolas extensas, edificios comerciales de gran altura.
Jaula de Faraday: Centros de datos, laboratorios, salas de servidores, hospitales, instalaciones de comunicaciones críticas.
Normativas Aplicables
- UNE EN 62305 (Series 1-4): Protección mediante varillas Franklin, cables o conductores mallados
- UNE 21186:2011: Protección mediante pararrayos PDC
- IEC 62305:2013: Norma internacional equivalente
- NFPA 780:2014: Estándar estadounidense para instalación de sistemas de protección contra rayos
El pararrayos Franklin sigue siendo válido para aplicaciones simples. El PDC representa la evolución tecnológica con mejor eficiencia económica para estructuras grandes. La jaula de Faraday es imperescindible cuando la protección de equipos electrónicos sensibles es crítica. La elección depende de las características específicas de tu estructura y debe realizarse con instaladores certificados que cumplan las normativas vigentes.
