Pararrayos Ionizantes Schirtec

Pararrayos Ionizantes

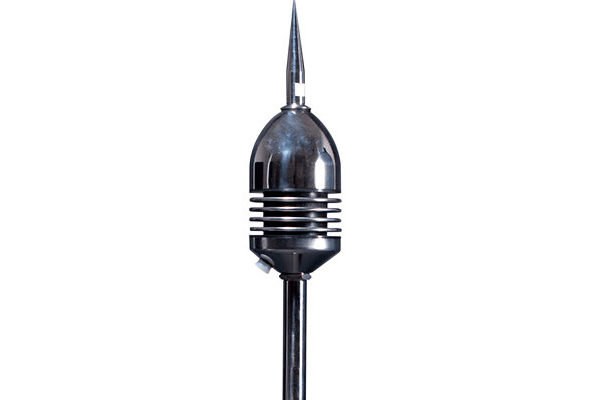

Pararrayos ionizante bajo normas francesa NFC 17-102, española UNE 21.186 y europea EN 50164-1. La punta de captación está fabricada con calidad suficiente para afrontar la máxima descarga eléctrica posible. El generador ionizante está provisto de un generador de iones, una bobina de inducción y asi como de una alta impedancia protectora. Este generador está colocado dentro de la resina especial de epoxi. De esta forma el generador ionizante está protegido de los efectos negativos externos. Los eléctrodos aceleradores y atmosféricos fueron diseñados de manera que puedan cargarse con distinto potencial. Esta propiedad hace que los eléctrodos puedan funcionar tanto para el recurso de ionización adicional como elementos aceleradores. La regulación efectuada acorde al número de eléctrodos y la impedancia de los generadores ionizantes posibilita la variación de capacidades de protección en los SCHIRTEC E.S.E. El terminal de conexión a tierra facilita la toma a tierra del cabezal. Al mismo tiempo, se posibilita la conexión al mástil, gracias al tubo en que se ubica el terminal. Los productos del sistema SCHIRTEC E.S.E están fabricados con materiales inoxidables.

Rp(m)	S-AM (ΔL:15m)				S-AS (ΔL:30m)				S-DAS (ΔL:45m)				S-A/S-DA (ΔT:60m)
h	I	II	III	IV	I	II	III	IV	I	II	III	IV	I	II	III	IV
2	13	15	18	20	19	22	25	28	25	28	32	36	31	35	39	43
4	25	27	36	41	38	44	51	57	51	57	64	72	63	69	78	85
5	32	37	45	51	48	55	63	71	63	71	81	89	79	86	97	107
6	32	38	46	52	48	55	64	72	63	71	81	90	79	87	97	107
8	33	39	47	54	49	56	65	73	64	72	82	91	79	87	98	108
10	34	41	49	56	49	57	66	75	64	72	83	92	79	88	99	109
20	35	43	55	63	50	59	71	81	65	74	86	97	80	89	102	113
30	35	45	58	69	50	60	73	85	65	75	89	101	80	90	104	116

h - Altura de Montaje

Rp(m) - Radio de protección

I / II / III / IV - Protección

1. Fiabilidad tecnológica muy alta
2. Garantía de continuidad eléctrica. No ofrece resistencia al paso de la descarga.
3. Pararrayos con dispositivo electrónico.
4. Conserva todas sus propiedades técnicas iniciales después de cada descarga.
5. No precisa de fuente de alimentación externa.

6. Garantía de funcionamiento en cualquier condición atmosférica.
7. Menor costo en construcciones extendidas, ya que protege grandes áreas.
8. Facilidad y rapidez de instalación.
9. Menor mantenimiento, ya que cuenta con pocos accesorios.

Pararrayos Schirtec-A E.S.E Ficha Técnica
	Ref. No	Descripción	Resultado test ΔT(µs)	Material	Dimensión (cm)	Peso(kg)
	S-A	Pararrayo tipo E.S.E., ΔT:60 µs según NFC 17 102	68	Acero Inoxidable	58x12	2,8

PARARRAYOS SCHIRTEC-AS E.S.E. Ficha Técnica
	Ref. No	Descripción	Resultado test ΔT(µs)	Material	Dimensión (cm)	Peso(kg)
	S-AS	Pararrayo tipo E.S.E., ΔT:30 µs según NFC 17 102	36	Acero Inoxidable	55x12	2,6

PARARRAYOS SCHIRTEC-AM E.S.E. Ficha Técnica
	Ref. No	Descripción	Resultado test ΔT(µs)	Material	Dimensión (cm)	Peso(kg)
	S-AM	Pararrayo tipo E.S.E., ΔT:15 µs según NFC 17 102	17	Acero Inoxidable	48x9	1,3

PARARRAYOS SCHIRTEC-DA E.S.E. Ficha Técnica
	Ref. No	Descripción	Resultado test ΔT(µs)	Material	Dimensión (cm)	Peso(kg)
	S-DA	Pararrayo tipo E.S.E., ΔT:60 µs según NFC 17 102	75	Acero Inoxidable	70x12	4,1

PARARRAYOS SCHIRTEC-DAS E.S.E. Ficha Técnica
	Ref. No	Descripción	Resultado test ΔT(µs)	Material	Dimensión (cm)	Peso(kg)
	S-DAS	Pararrayo tipo E.S.E., ΔT:45 µs según NFC 17 102	45	Acero Inoxidable	66x12	3,8

Los productos del sistema SCHIRTEC E.S.E están fabricados con materiales inoxidables, lo cual está confirmado por el certificado TÜV.
La resistencia de los productos a la descarga eléctrica fue ensayada en los Laboratorios BET.
El tiempo de ionización temprana y la vía de ionización resultante fueron certificados por las pruebas realizadas en el laboratorio de ICMET.
El factor más importante en los pararrayos activos es su radio de protección. El radio de protección depende de la calculación de nivel y del valor ΔT que se puede observar en el resultado del test del producto. Los radios de protección se calculan a través de la siguiente fórmula de acuerdo a sus niveles de protección.
Rp2 =H.(2D-h)+ΔL(2D+ ΔL) h≥5 metros

D: Es el paso de avanzamiento del rayo o el intervalo de salto del rayo. Por lo mismo, es el parámetro del nivel de protección.

Para protección nivel I: D=20 m.
Para protección nivel II: D=30 m.
Para protección nivel III: D=45 m.
Para protección nivel IV: D=60 m.

ΔL(m)= V(m/µs). ΔT(µs)
V: = Es la velocidad de avance hacia el rayo de los iones que se concentran alrededor de la punta de captación en condiciones de descarga eléctrica. V= 1m/ us.
ΔT: Duración de ionización temprana.
ΔL: Distancia de captación del rayo en duración ΔT (es decir, la distancia recorrida por los iones hacia el rayo). Este parámetro varía dependiendo del pararrayos y se puede determinar en los ensayos de laboratorio en función del modo de fabricación y rasgos característicos de los productos.
H: Altura activa del pararrayos (m) sobre la superficie que se debe proteger.
Rp: Radio de protección (m)

Especificaciones Técnicas (Documento PDF)

	CONTADOR DE DESCARGAS RAYO
	No. Ref	Descripción
	SLSC 100	Schirtec contador de descargas de rayos

Descripción:
Por medio del SLSC se pueden detectar y contar las descargas eléctricas que impactan en la edificación, vivienda o cualquier otra instalación. El valor contabilizado figura en el indicador análogo de 6 dígitos. Este dispositivo nos proporciona información sobre cuando sea necesario el mantenimiento del pararrayos.
¿Por qué debemos usar el contador?
El contador de descargas de rayos deber ser utilizado para contar las descargas eléctricas que impactan en el edificio donde se instala el aparato y para detectar el nivel de riesgo que corre el edificio en la respectiva zona.
Principio de funcionamiento:
SLSC funciona con el efecto inductivo de la corriente de rayos. Los fenómenos se pueden visualizar a través del contador mecánico. En el contador se encuentra un transformador de alta frecuencia.
Prácticas y descripciones:

Tipo de protección: IP 67.
Intervalo de corriente: Desde 2 hasta 200 kA.
No es reajustable ( No reset ).
Dispone de contador mecánico de seis digitos.
Montaje fácil.
No requiere recurso adicional de potencia.
Se conecta en serie al aparato pararrayos.
Dimensión: 11,3 x 7 x 4,8 cm.

SA-1T TESTER

Los Pararrayos activos Schirtec se pueden probar en cualquier momento gracias al tester SCHIRTEC. El aparato probador emite señales OK ó FAULT mediante luces verdes y rojas.

Dimensiones: 6 x 9.5 x 3.8 cms

Especificaciones Técnicas (Documento PDF)

	VÍA DE CHISPAS
	No. Ref	Descripción
	SGDT 100	Schirtec vía de chispas Para la unión adecuada de los sistemas de tierras

Descripción:
Mantiene todas las tierras aisladas, evitando problemas de corrosión y se activa únicamente cuando se produce una descarga y la tensión crece en las tomas de tierra, uniendo directamente las tierras y evitando que la corriente pase entre ellas a través de los equipos e instalaciones internas.
Especificaciones
• Corriente máxima de descarga (8/20 μs) 150 Ka
• Corriente máxima de impulso de rayo (10/350 μs) (Iimp) 100 Ka
• Carcasa de acero con revestimiento exterior de plástico resistente a los efectos climáticos.
• Conexión de 2 salidas de Ø 10 mm.
• Temperatura de almacenamiento y funcionamiento -40° a + 90°C
• Aprobado de acuerdo con EN 62561-3.
