Supresores de Picos de la marca americana AcData con certificación UL 1449 4ª. Edición (USA), para protección de equipos sensibles contra sobretensiones transitorias en Sistemas de Abastecimiento Eléctrico.

Desde el punto de vista de protección con Supresores de Picos, la instalación eléctrica se divide en 3 categorías (categoría C, categoría B y categoría A), desde la acometida del edificio o estructura hasta el punto de utilización de los equipos, es decir, se deben de instalar los Supresores de Picos en acometida o tablero primario (categoría C), en tablero secundario o de distribución (categoría B) y en tablero próximo al equipo a proteger (categoría A), para ir disminuyendo los picos de corriente. (Norma NMX-J-549-ANCE-2005).

Para la selección genérica de los Supresores debe observarse la zona (densidad de rayos a tierra, No. de rayos/km2/año), la categoría (C, B y A), la magnitud (tensión y corriente) y la forma de onda (10/350 us ó 8/20 us)

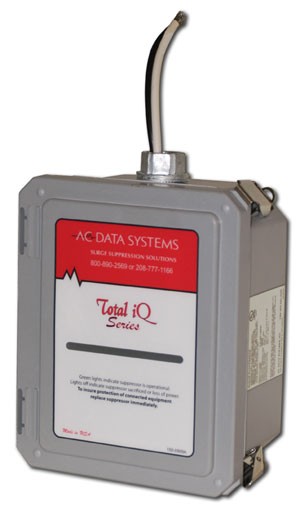

PROTECCIÓN DE CATEGORÍA C PARA SISTEMAS DE ABASTECIMIENTO ELÉCTRICO

Diseñados para ser instalados en la acometida o tablero primario en edificaciones que requieren gran nivel de protección. Recomendada para las zonas con alta densidad de descargas eléctricas y donde el riesgo de impacto directo de rayo es máximo. Las protecciones están sometidas a ensayos de categoría C, caracterízados por inyecciones de ondas de corriente de rayo tipo 10/350 us.

Hospitales, bancos, plantas hidroeléctricas, plantas de generación de energía, puestos de control en aeropuertos, edificaciones con peligro de explosión, plantas industriales, edificaciones importantes.

Ficha Técnica (Documento PDF). Serie Blox 200, TIQ Series Modular.pdf

PROTECCIÓN DE CATEGORÍA B PARA SISTEMAS DE ABASTECIMIENTO ELÉCTRICO

Diseñados para instalaciones monofásicas y trifásicas al nivel del tablero secundario. Estas protecciones están sometidas a ensayos de onda de corriente 8/20us
(ensayos de categoría B).

Plantas industriales, edificios, colegios, supermercados, catedrales.

Ficha Técnica (Documento PDF) TIQ Series Modular

PROTECCIÓN CATEGORÍA A PARA SISTEMAS DE ABASTECIMIENTO ELÉCTRICO

Diseñados para ser instalados cerca del equipo a proteger y se usan en combinación de las Protecciones categorías A y B.

Ficha Técnica (Documento PDF). ACX 100 SERIES.pdf
